РОЛЕТНІ ВОРОТА

ОПЦІЇ ЗАБУДУВАННЯ

РОЛЕТНІ ПРОМИСЛОВІ ВОРОТА В НОВИХ ОПЦІЯХ ЗАБУДУВАННЯ.

Встановлення назовні у ящику та внутрішній монтаж в частинному покритті.

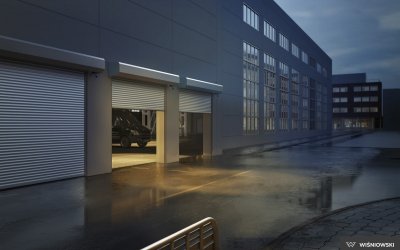

Монтаж назовні у ящику ^{(рис.1, рис.2)}

Можливість монтажу зовні застосовується там, де умови не дозволяють встановлювати всередину приміщення (наприклад, за відсутності достатньої перемички або бічного простору). Елементом, що обумовлює зовнішнє встановлення приводу, є захист механізму від несприятливих погодних умов, тобто ящик.

Ящик приховує систему приводу. Це рішення дозволяє безпечно встановлювати ворота ззовні гаражного отвору. Конструкція складається з алюмінієвого корпусу, закритого сталевими боковими кришками, встановленими за допомогою сталевих кронштейнів Ящик доступний у кольорах RAL 8019 або RAL 9010, і за бажанням можна фарбувати будь-яким кольором з палітри RAL.

Ящик також може використовуватися в приміщенні, якщо дозволяють умови вбудування.

Увага!
У випадку такого типу монтажу увігнута сторона профілю стає візуальною стороною, видимою зовні. Крім того, в цій ситуації джерело живлення, блок керування та спіральний кабель (кромочна планка безпеки) встановлюються зсередини приміщення. Для приводів SI 17, SI 25, SI 40 аварійне відкриття доступне тільки за допомогою рукоятки аварійного відкриття. Для приводів SI 55, SI 75 аварійне відкриття доступне за допомогою ланцюгової передачі аборукоятки аварійного відкриття.

Внутрішній кожух вала ^(рис.3)

Частковий кожух намотувального вала рекомендується для монтажу приводу всередині приміщення та становить захист приводного вала. Він виконаний з алюмінієвої верхньої і нижньої кришок кольору RAL 8019 або RAL 9010. Як додатковий варіант, можна пофарбувати кожух кольором полотна воріт. Кришки встановлені на оцинкованих сталевих кронштейнах.
